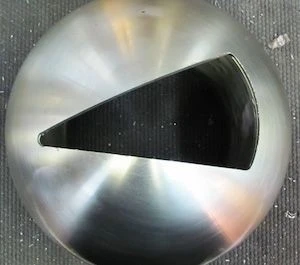

V- ポートボールバルブは、V- 形のボールコアを備えた流量制御バルブで、大量注文とカスタマイズが可能です。

パラメータ	仕様・オプション
モデル	P90VBまたはOEM
工事	2 ピースのフランジ付き分割ボディ (ご要望に応じて 3 ピース)
サイズ	1/2 インチ – 8 インチ (DN15 – DN200)
評価	ANSI 150–600 / PN10–100
材料	ASTM A216 WCB / ASTM A351 CF8 / ASTM A351 CF8M
席	ソフトまたはメタルシート
使用温度	-196 度から +400 度まで
設計基準	ANSI B16.34 / ASME VIII 度区分. 1 / EN 12516-1
対面	ASME B16.1 / EN 558-1 F4 (PN) / EN 558-1 F5 (PN)
ステムデザイン	アンチブロー-
アクチュエーター用取付パッド	ISO5211
気密性クラス	API 598 Cl. A/ASME B16.104/FCI 70-2 Cl。 VI / GOST 54808 Cl。 A / EN 12266-1 / ISO 5208

耐久性のある

V- ポートボールバルブは ASTM A216 WCB または CF8/CF8M ステンレス鋼で作られており、耐用年数は 5 年以上です。

高いシール性能

フローティングボールの設計では、上流の圧力を利用してシートを押し、高圧パイプラインに気密かつ液密のシールを提供します。{0}{1}{1}

耐熱性

バルブ本体は -196 度から +400 度まで耐えられ、極低温液体や高温蒸気に適しています。

柔軟な設置

ISO5211 インターフェースを備えた L 型ボディにより、自動設置が可能になり、スペースを節約し、複雑なパイプラインに適合します。
